WiFi微信传送

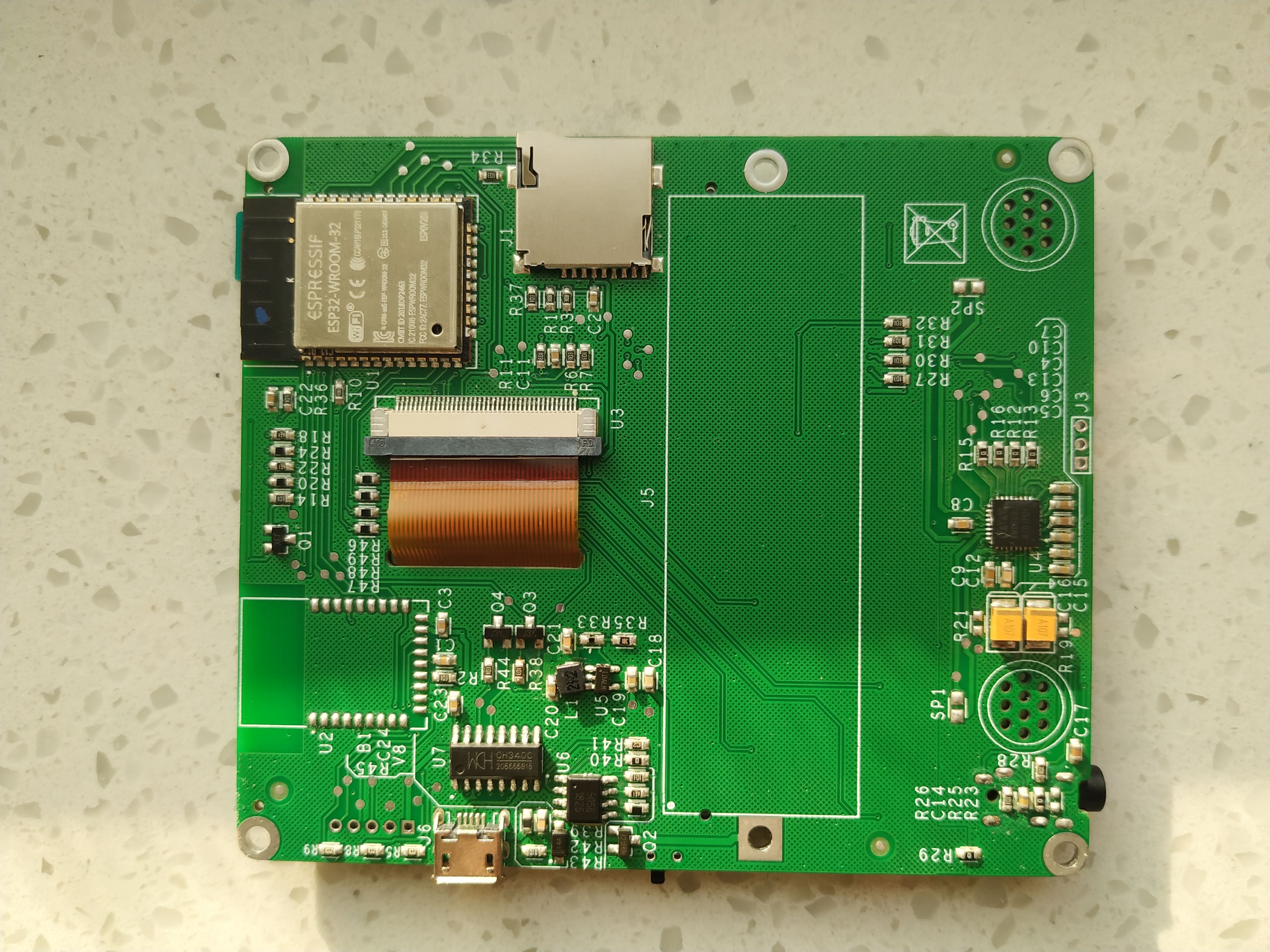

模块介绍

ESP32 采用两个哈佛结构 Xtensa LX6 CPU 构成双核系统。所有的片上存储器、片外存储器以及外设都分布在 两个 CPU 的数据总线和／或指令总线上。 除下文列出的个别情况外，两个 CPU 的地址映射呈对称结构，即使用相同的地址访问同一目标。系统中多个外 设能够通过 DMA 访问片上存储器。 两个 CPU 的名称分别是“PRO_CPU”和“APP_CPU”。PRO 代表“protocol（协议）”，APP 代表“application （应用）”。在大多数情况下，两个 CPU 的功能是相同的。

编程学习

main.py代码如下：

from machine import UART,Pin
from umqtt.simple import MQTTClient
from show.lcd import USR_SPI,ILI9341,color565
from show.led import check_LED

#MQTT服务端信息
SERVER = "114.67.229.68"   #MQTT服务器地址
SERVER_PORT = 3881         #MQTT服务器端口
DEVICE_ID = b"wc001"        #设备ID
TOPIC1 = b"/cloud-skids/online/dev/" + DEVICE_ID
TOPIC2 = b"/cloud-skids/message/server/" + DEVICE_ID
CLIENT_ID = "f25410646a8348f8a1726a3890ad8f75"
#username = ""
#password = ""

#定义UART1
uart = UART(1, baudrate=115200, bits=8, parity=0, rx=18, tx=19, stop=1)

#设备状态
ON = "1"
OFF = "0"

#LCD
usrspi = USR_SPI(scl=Pin(17, Pin.OUT), sda=Pin(16, Pin.OUT))
display = ILI9341(usrspi, cs=Pin(0, Pin.OUT))

count = 0

#服务器发给ESP32的信息
def sub_cb(topic, message):
    message = message.decode()
    print("服务器发来信息：%s" % message)
    global count
    count = count + 1

    if count > 27:
        display.text("Clearing, please wait ...", 20, 312, 0xf000, 0xffff)
        display.fill(color565(0xff, 0xff, 0xff))
        count = 1
        display.text("Message from WeChat:", 20, 20, 0xf000, 0xffff)

    if count < 10:
        num = "0" + str(count)
    else:
        num = str(count)
    display.text(num, 20, 24 + count * 10, 0x000f, 0xffff)
    display.text(message, 40, 24 + count * 10, 0x0000, 0xffff)

    check_LED(message)
    if message == "clear":
        display.text("Clearing, please wait ...", 20, 312, 0xf000, 0xffff)
        display.fill(color565(0xff, 0xff, 0xff))
        count = 0
        display.text("Message from WeChat:", 20, 20, 0xf000, 0xffff)

#启动ESP32
c = MQTTClient(CLIENT_ID, SERVER, SERVER_PORT)
c.set_callback(sub_cb)    #设置回调
c.connect()
print("连% SERVER)
c.publish(TOPIC1, ON)     #发布“1”到TOPIC1
c.subscribe(TOPIC2)       #订阅TOPIC
display.text("Message from WeChat:", 20, 20, 0xf000, 0xffff)

#接受数据
try:
    while True:
        #检测并接收服务器发来的信息
        c.check_msg()
finally:
    c.disconnect()
    print("MQTT连接断开")

实验现象

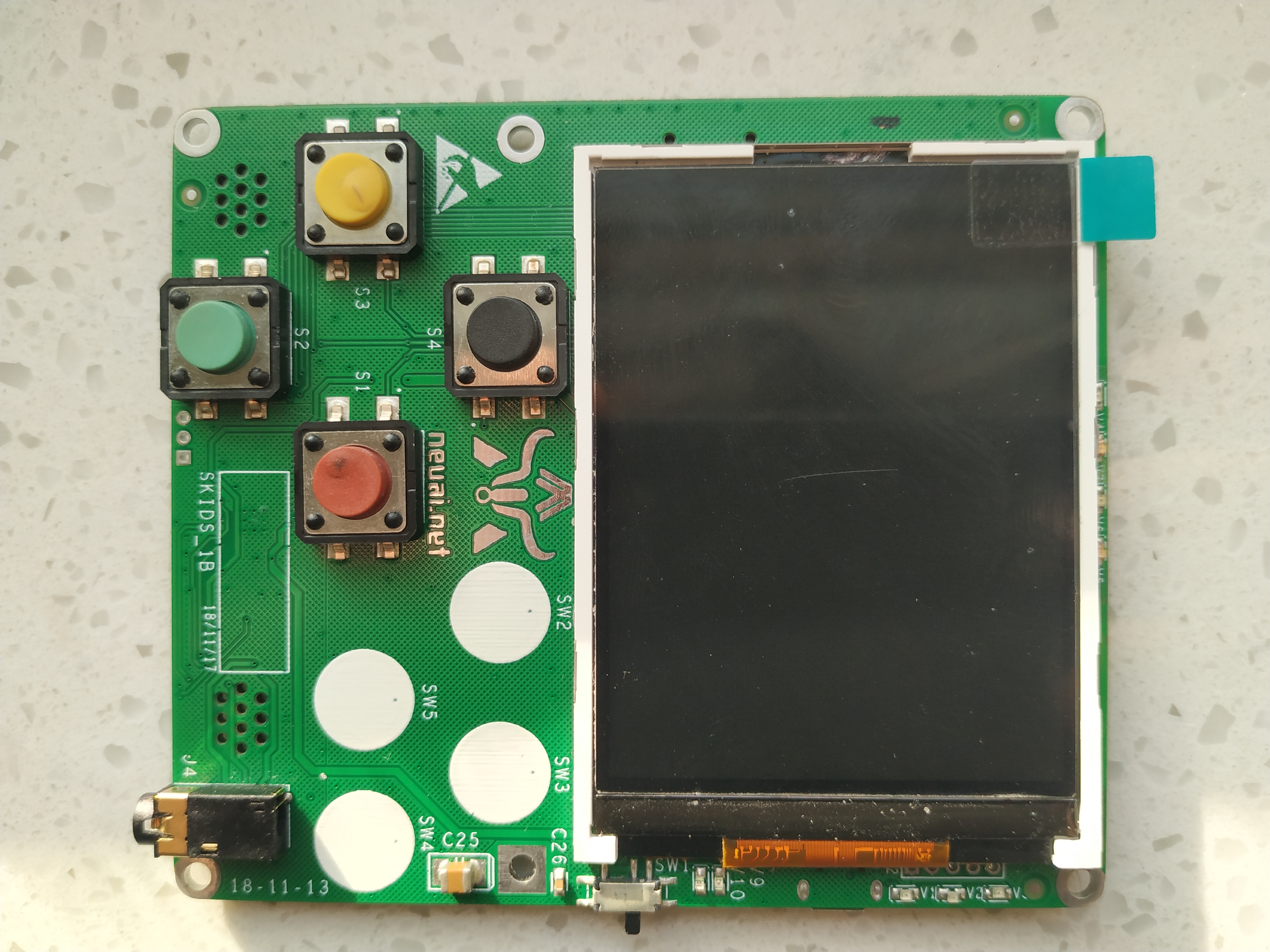

开发板的液晶屏上，可以显示微信发送过来的消息，当屏幕占满时，可以进行自动清屏操作。
