KEY

author: xubh

trailbreaker用户按键操作

todo

按键焊接

工具

电烙铁、焊锡丝、松香、电路板、按键

步骤

第一步：学习工具：电烙铁，及基本操作 第二步：熟悉电路板及元器件 第三步：器件装配 第四步：器件焊接

焊接步骤

1. 用烙铁头加热焊盘和焊脚
2. 送上焊锡丝，保持到焊锡丝融化
3. 2-3秒后移开焊锡丝，然后移开烙铁头

按键阵列原理

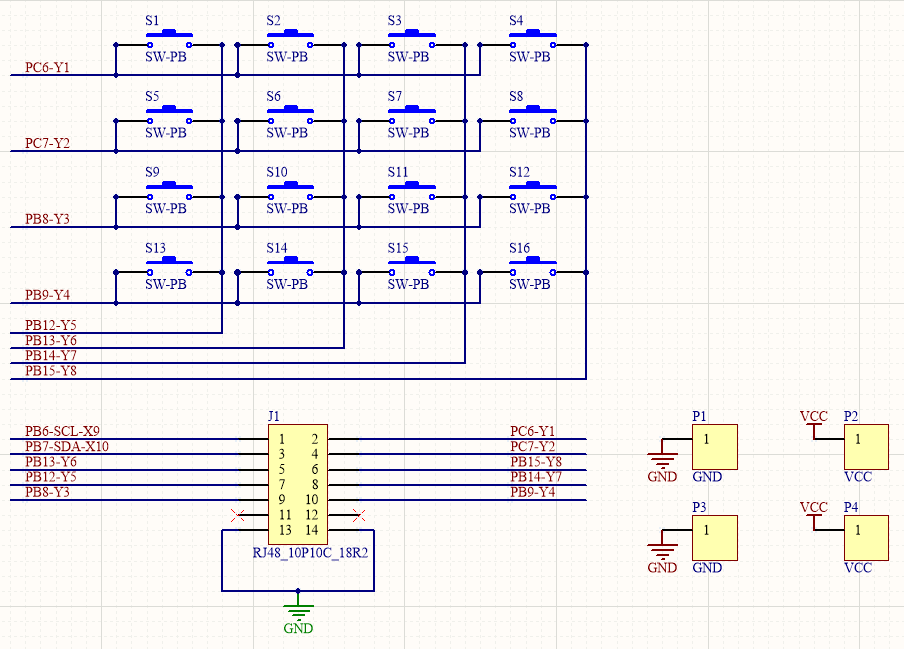

原理图

原理图可以看出按键阵列信号包含行和列，阵列信号配置行信号上拉输出，列信号下拉输入 第一步，将行信号输出全部拉低，第二步依次拉高各行，并检测列输入是否全零，全零则表示无按键按下，否则有按键按下 然后根据行信号和列信号即可判断哪个位置有按键按下。
