LED

点亮一个LED

焊接

注解

可以跳过

  • 用万用表测试LED，单向导电性
  • LED1焊接上去，一个电阻R1，通电就先亮一个（电源指示灯）
  • IO点亮LED2
  • 一个电位器，万用表测量阻值
  • 再LED3，变亮度，电流测试点可以短路（跳线？）
  • 测试电压、电流（限流电阻的分压）；测试点

LED两端留一个IO，未来给ADC用

Python语言：控制LED

四个都亮

C语言：控制LED

焊接

LED3和LED4焊接练习

跑马灯

实验现象

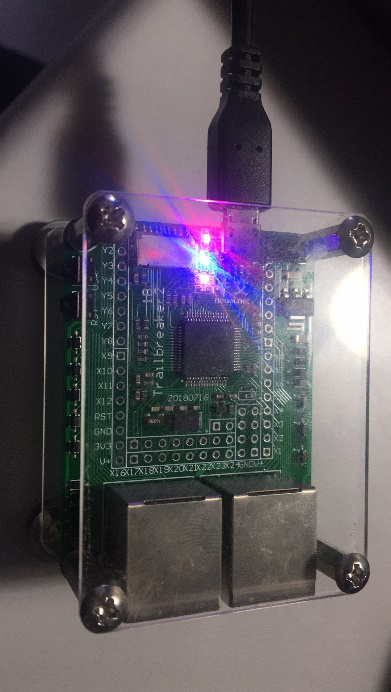

跑马灯效果如下图

_images/led.png

待处理

换一个gif，或者小视频

编程学习

打开main.py文件开始编写代码: 导入头文件:

import pyb

之后开始实例化LED灯，使用pyb文件中的LED类来对LED灯进行实例化，在定义时，其定义函数依次为LED（1）、LED（2）、LED（3）、LED（4）。 在这里，我们使用元组的形式来对LED灯进行定义，代码为：

leds = [pyb.LED(i) for i in range(1,5)]

设置完毕后，即可编写函数实现跑马灯，基本思想为：设置变量n，对变量n进行加一后模4运算，依据所得结果对LED灯组进行翻转操作，每个翻转操作后延时一定时间，达到跑马灯的效果。为了处理异常情况，我们在代码的外层添加了try…finally…语句。代码如下：

n = 0

try:
   while True:
      n = (n + 1) % 4
      leds[n].toggle()
      pyb.delay(50)
finally:
    for l in leds:
        l.off()
